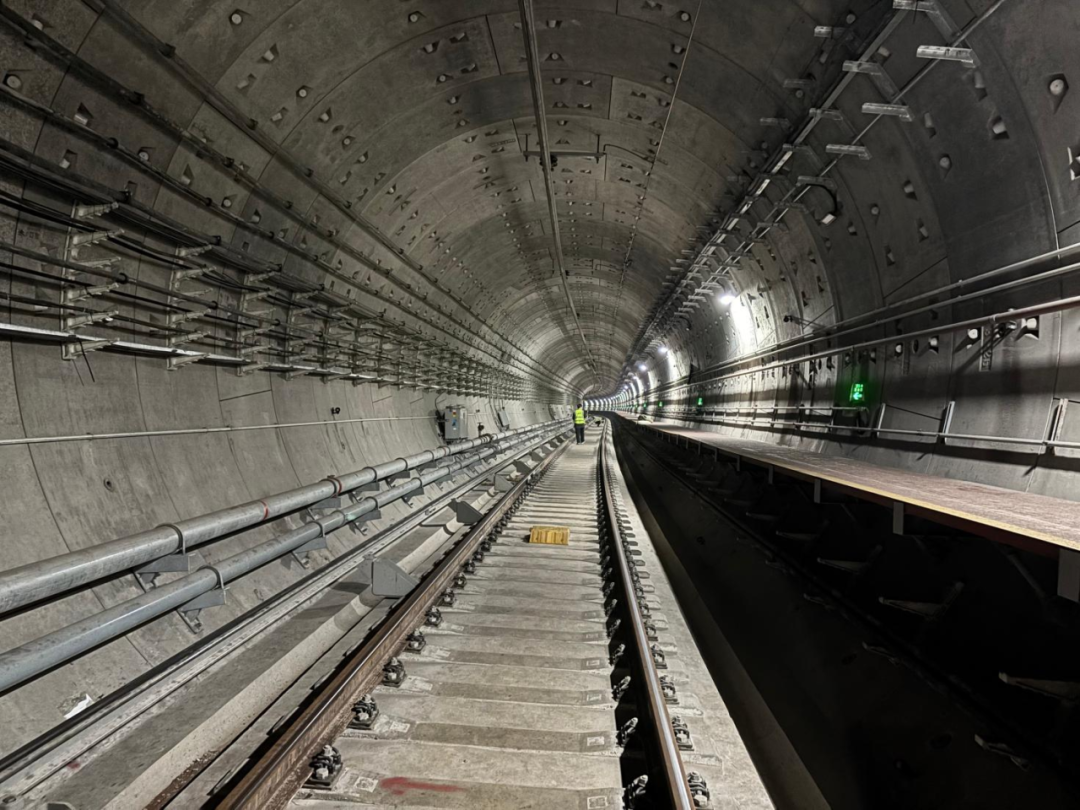

广州地铁某号线某站隧道长期受列车动荷载、地层应力以及温湿度变化影响，结构可能出现水平位移、沉降、隆起、收敛或局部错台等风险。传统人工巡检难以持续捕捉毫米级变形过程，也不利于快速识别突变异常。
本案例以自动化监测替代间歇式人工观测，通过测量机器人连续采集多点位三维坐标，并对单次位移、累计位移和变形速率进行趋势分析，为运营维护、结构检修和安全评估提供实测依据。
连续采集各监测点三维坐标，计算水平、竖向累计位移及单次变形。
统计各点位变形速率，识别持续变形、突变异常点位和异常断面。
对比多周期观测数据，分析隧道整体变形趋势和局部差异。
形成标准化监测成果，为隧道养护、结构检修和安全评价提供数据支撑。
监测依据：《广州地铁土建结构变形监测管理细则》、《城市轨道交通工程测量规范》GB 50308-2017、《工程测量标准》GB 50026-2020

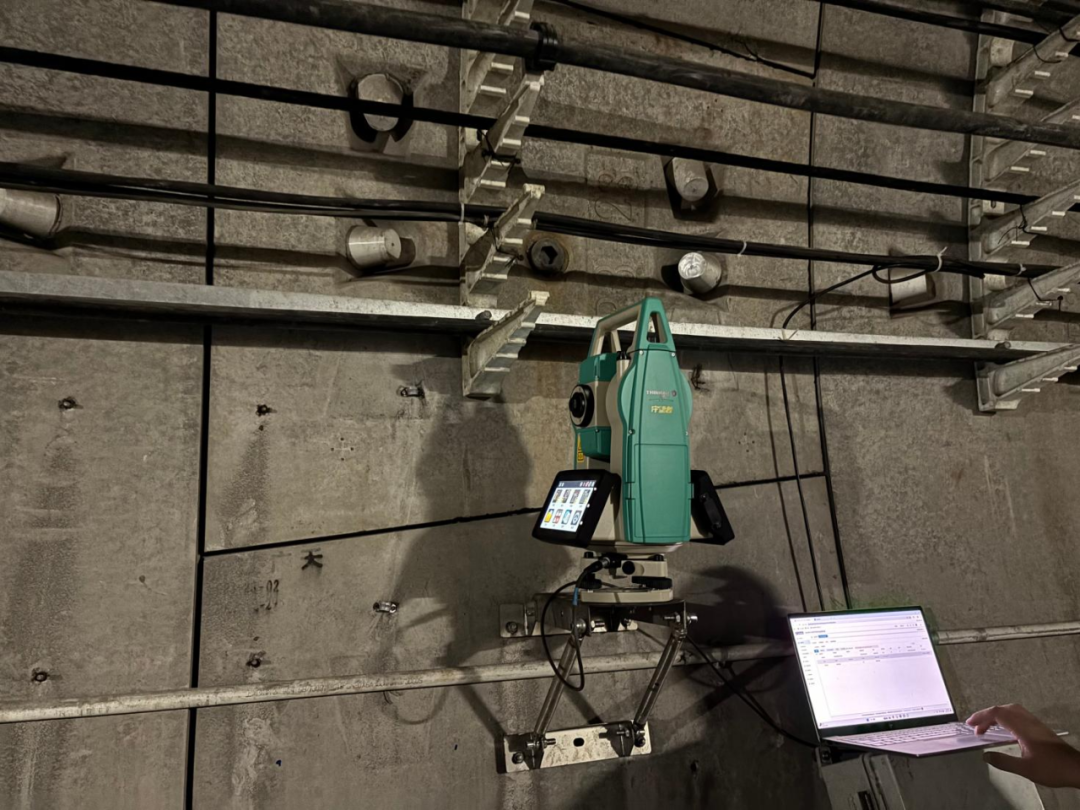

本次观测采用 TS10 Ultra 测量机器人。具备 0.5″测角精度、±(0.8mm+1ppm×D) 测距精度，ATR多目标识别最小角度5’，支持自动锁定棱镜、全自动多测回观测、环境补偿和结构化数据导出，满足地铁隧道高精度变形监测要求。
监测网络布设
基准控制点：布设YXHS1至YXHS6共6个控制点，位于隧道内侧稳定区域，多周期坐标无明显偏移。
结构变形点：布设YX25至YX45系列共 97 个点，覆盖监测里程段内主要断面。
监测总点位：控制点与变形点合计103个，覆盖隧道主体结构关键部位。
建立稳定基准：隧道内侧稳定区域，以多周期坐标重合的控制点作为隧道结构变形计算基准。
自动观测采集：测量机器人按设定周期自动完成多测回观测，输出N/E/Z坐标。
位移与速率计算：计算单次变化量、累计变化量和日变形速率。
阈值比对预警：将结果与累计水平位移8mm/累计竖向沉降8mm、单日位移2mm等控制指标比对，识别异常点位。
趋势研判输出：结合水平位移、竖向变化和速率曲线判断结构稳定性。
监测周期与频率：监测周期3个月，每日测量六个周期，每周期间隔4小时。
监测成果

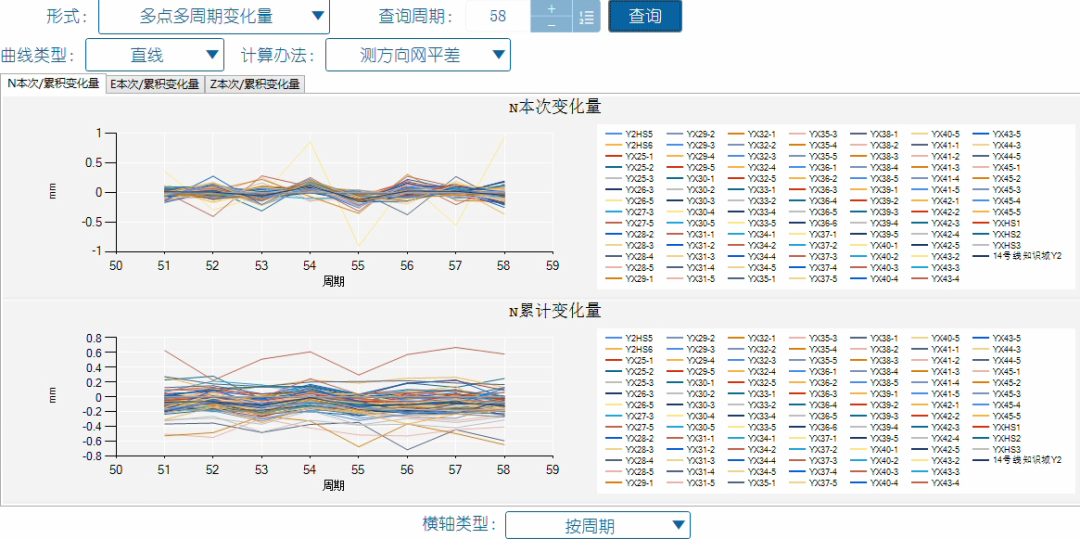

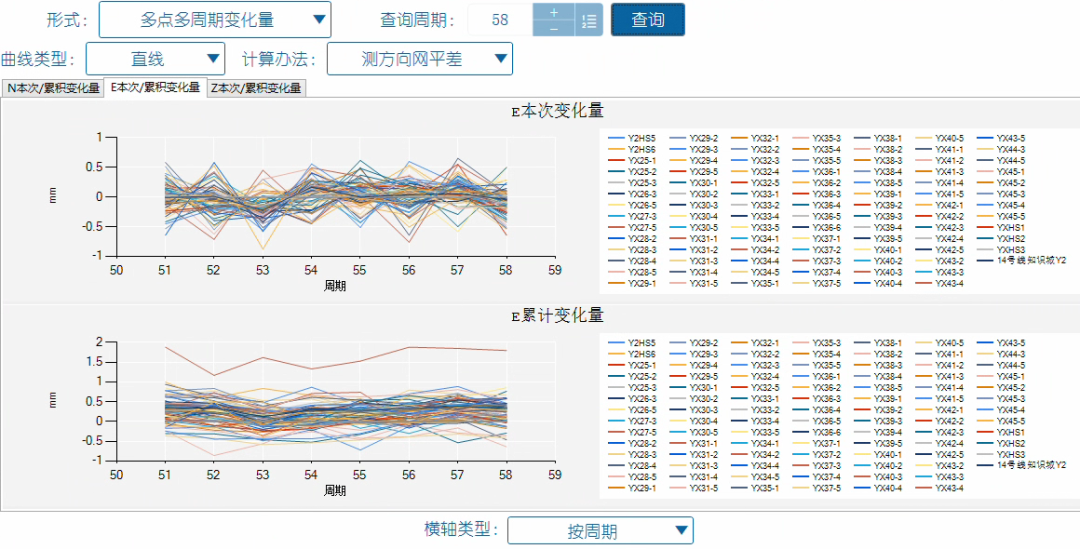

整体变形特征：全隧道103个测点纵向、横向位移均为毫米级微小弹性波动，无持续单向偏移趋势，不存在隧道整体侧移、纵向滑移病害；
断面差异：隧道覆土较薄、地层软硬交界段（YX40~YX45 测点）横向位移略大于隧道标准深埋断面，但最大值仅0.8mm，仍在安全区间；
横向收敛判断：同一断面左右拱腰测点东西向差值均小于 1mm，隧道管片无明显收敛、扩张变形，管片接缝无拉开、错台趋势；
基准可靠性：6处基准控制点多周期坐标完全重合，观测基准无漂移，全部位移数据真实有效。

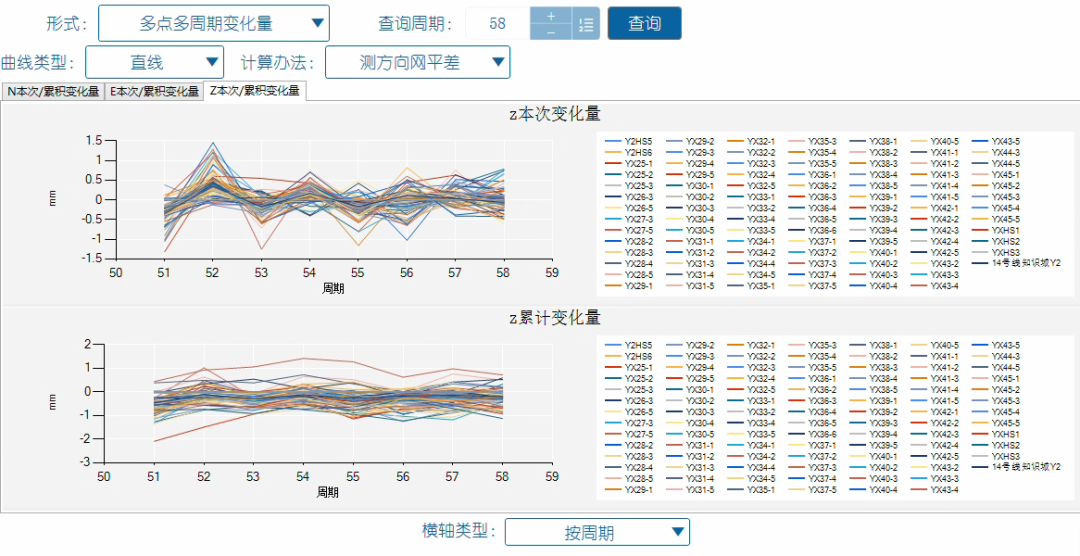

变形范围：隧道最大隆起 1.492mm，最大沉降 1.425mm，远低于 2mm 三级预警值；
沉降均匀性：同一横断面拱顶、道床测点竖向差值小于 1mm，不存在局部不均匀沉降，无管片局部脱空、底部围岩流失风险；
荷载影响规律：白天列车通行时隧道出现微小沉降，夜间停运后管片回弹，属于混凝土管片正常弹性形变，无永久沉降累积现象。
速率数值：全隧道所有测点单日最大变形速率均小于 1.5mm/d，未触发一级预警；
时间趋势：观测初期隧道变形速率相对略大，后续周期变形持续收敛，围岩与管片应力逐步平衡；
无突变现象：后续周期全程未出现任意测点变形速率突增，排除地下水位骤变、周边开挖等突发扰动影响。
通过星瑞达TS10 Ultra 测量机器人自动化全覆盖观测，广州地铁某号线该站区间隧道全线测点纵向、横向水平位移、竖向沉降隆起、变形速率全部控制在安全范围，隧道管片无收敛、滑移、不均匀沉降、错台等结构性病害，围岩与管片受力平衡，区间隧道当前运营工况下整体结构安全稳定。
本次采用星瑞达国产化TS10 Ultra 测量机器人完成隧道全断面自动化观测，观测数据完整、精度符合轨道交通隧道监测规范；
该站区间隧道全部 97 个监测点累计位移、瞬时变形、日变形速率均未达到预警标准，仅存在列车动荷载带来的正常微小弹性变形；
隧道无横向收敛、纵向偏移、不均匀沉降等结构性隐患，围岩及预制管片受力状态良好，隧道运营安全。
安全评价更客观：从人工经验判断转为三维坐标、累计位移和速率曲线共同验证。
异常识别更及时：按周期自动采集并与阈值比对，可更早识别持续变形或突变点位。
运营影响更可控：自动化观测减少人工进场频次，适合运营地铁隧道夜间窗口有限的场景。
成果交付更标准：数据可结构化导出，便于形成监测日报、趋势图和长期结构健康档案。
