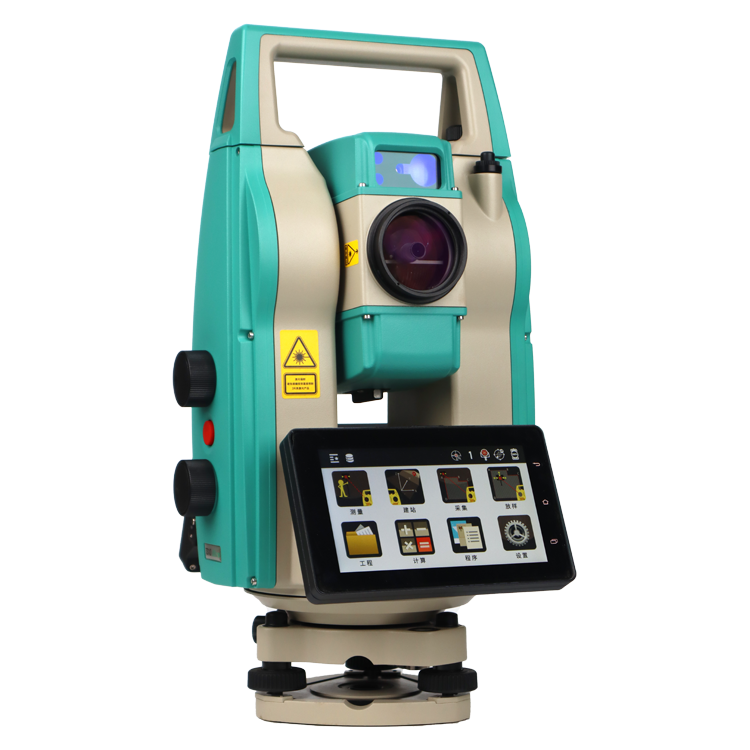

TS10 Navi领航员船舶专用款测量机器人

星瑞达TS10Navi系列全站仪聚焦船舶制造精密测量需求，融合智能安卓操作系统，精准胜任分段精度检测、总段合拢对位、轴系舵系校准、焊接变形监测、船坞智慧施工、船舶工业测量等高要求自动化测量任务，覆盖船舶设计、分段制造、总装合拢、精度检测全流程，为船舶制造企业、船坞施工与精密测量单位提供一体化高精度解决方案。

TS10 Navi说明书下载 TS10 Navi彩页下载

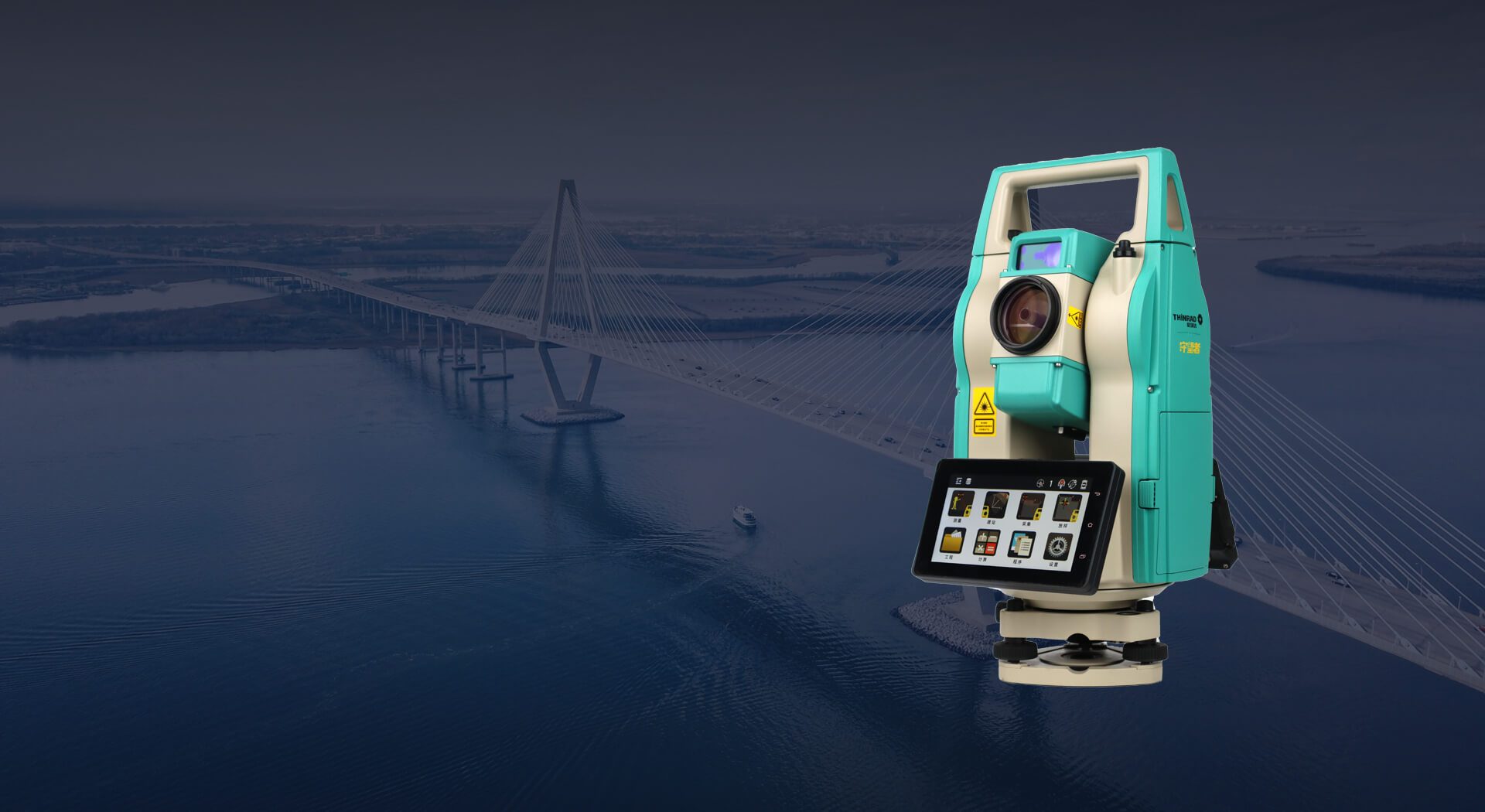

TS10 Navi 领航员船舶专用款测量机器人

  • 测角精度

    0.5″/1″

  • 测距精度

    1+1ppm

  • ATR测程

    1200m

详细参数

  • 反射片测距精度优化至2+2ppm

  • 机载DACS-Android现场测量船舶软件

  • 角速度20°/s的卓越跟踪性能

  • ATR自动照准距离可达1200m

  • PS超级搜索距离可达300m

TS10 Navi 领航员船舶专用款测量机器人
仪器型号TS10 Navi（0.5″）TS10 Navi（1″）
角度测量

测角方式绝对编码测角技术
码盘直径79mm
最小读数0.1″
精度0.5″1″
探测方式水平盘：四对径 竖直盘：四对径
距离测量（有合作目标）

测程* 长测程三棱镜组6500m
棱镜精度±(1+1×10⁻⁶D)mm
反射片精度±(2mm+2×10⁻⁶·D) 200m以内
免棱镜距离测量（无合作目标）

测程（柯达灰，90%反射率）*1000m
精度±(3+2×10⁻⁶D)mm
测量时间单次1.0s，连续0.3s，跟踪0.2s
望远镜

成像正像
镜筒长度164.5mm
物镜有效孔径望远：45mm；测距：47mm
放大倍率30X
视场角1°30′
分辨率3″
最小对焦距离1.5m
系统综合参数

补偿器双轴液体光电式电子补偿器(补偿范围：±6′，精度1″，分辨率0.1″)
气象修正输入温度气压参数自动改正
棱镜常数修正输入参数自动修改
影像异轴影像，500万像素
对中激光对中/测距对点(标配)
防尘防水IP66
导向光200米红绿导向光
存储

ROM32GB
RAM3GB
PS（标准圆棱镜，良好气象条件下）

搜索范围1.5-300m
典型搜索时间<15s（典型搜索范围内）
典型搜索范围20°（垂直方向）；360°（水平方向）
自定义搜索窗口支持
系统与通讯

数据传输接口蓝牙，WiFi，热点，USB，micro USB，RS232串口
4G/3G/2G移动，联通，电信
系统版本Android 9.0
ATR（标准圆棱镜，良好气象条件下）

测程1.5-1200m
视场中搜索时间<5s
视场1.2°
自定义搜索窗口支持
显示部分

屏幕类型LCD，图形式6.0英寸
影像功能支持
数字显示最大：9999999.9999m 最小：0.1mm
机载电池

电源6400mAh锂电池
电压直流14.4V
连续工作时间6小时
尺寸及重量

尺寸430mm×255mm×235mm
重量9.5Kg
