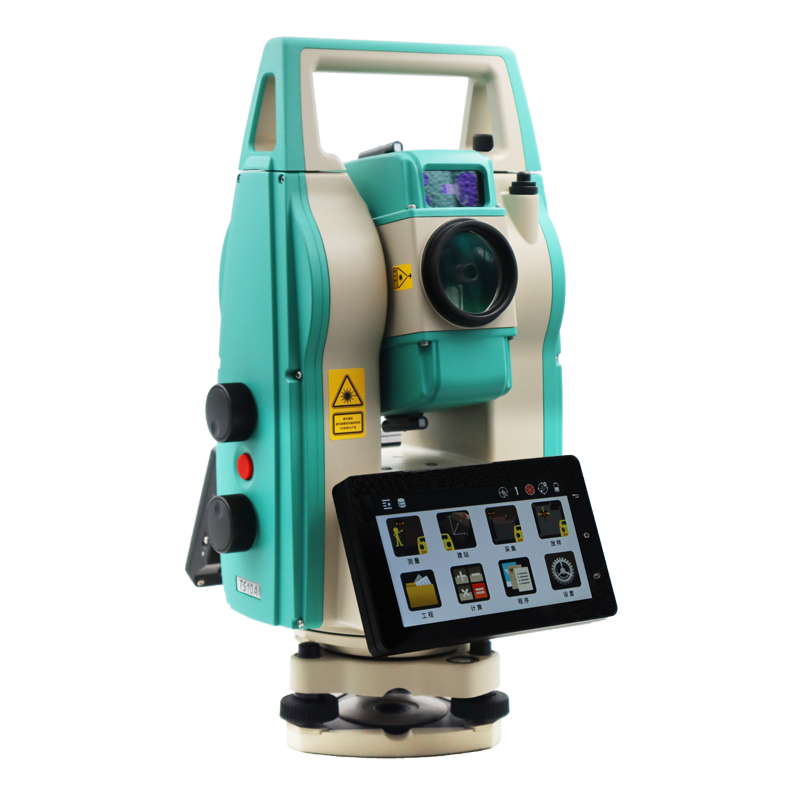

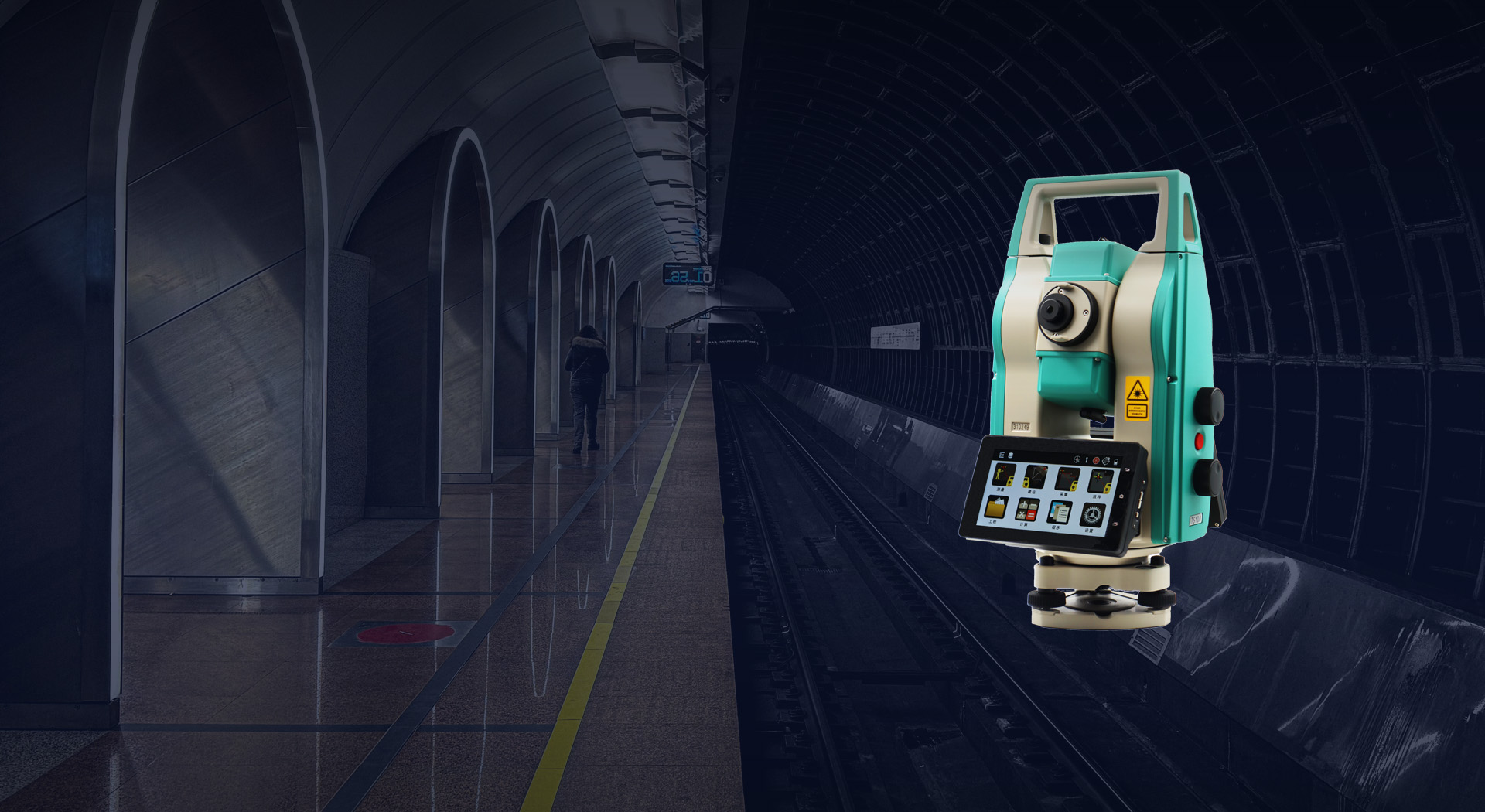

TS10 矿用本安型测量机器人-测量机器人-常州市新瑞得仪器有限公司-常州手持激光测距仪_常州电子数字水准仪

测角精度
0.5″/1″
测距精度
1+1ppm
ATR测程
1200m

矿用产品安全标志证书
高精度电磁直驱伺服电机360°/s
角速度20°/s的卓越跟踪性能
ATR自动照准距离可达1200m
PS超级搜索距离可达300m

仪器型号	TS10（1″）	TS10（0.5″）
角度测量
测角方式	绝对编码测角技术，连续，四重轴系补偿	绝对编码测角技术，连续，四重轴系补偿
最小读数	0.1″	0.1″
精度	1″	0.5″
探测方式	水平盘：四对径竖直盘：四对径	水平盘：四对径竖直盘：四对径
棱镜距离测量（有合作目标）
测程（单棱镜/三棱镜组）	4000m/6500m	4000m/6500m
精度	±(1+10×10⁻⁶·D)mm	±(1+10×10⁻⁶·D)mm
测量时间	单次1.0s，连续0.3s，跟踪0.2s	单次1.0s，连续0.3s，跟踪0.2s
免棱镜距离测量（无合作目标）
测程（柯达灰，90%反射率反射板）	1000m	1000m
精度	±(3+2×10⁻⁶·D)mm	±(3+2×10⁻⁶·D)mm
测量时间	单次1.0s，连续0.3s，跟踪0.2s	单次1.0s，连续0.3s，跟踪0.2s
激光指向光斑大小	50m处：20*20mm	50m处：20*20mm
测量技术	基于相位原理系统分析技术，同轴，红色可见光	基于相位原理系统分析技术，同轴，红色可见光
伺服系统
马达类型	高精度电磁直驱伺服电机	高精度电磁直驱伺服电机
最高转速	360 °/s	360 °/s
PS(360°棱镜，良好气象条件下)
搜索范围	1.5–300m	1.5–300m
典型搜索时间	<15s(典型搜索范围内)	<15s(典型搜索范围内)
典型搜索范围	20°(垂直方向);360°(水平方向)	20°(垂直方向);360°(水平方向)
自定义搜索窗口	支持	支持
ATR(良好气象条件下)
测程（标准棱镜）	1.5–1200m	1.5–1200m
跟踪模式（360°棱镜）	600m	600m
重复照准精度	0.5″	0.5″
多目标识别最小角度	5′	5′
视场中搜索时间	<5s	<5s
视场	1.2°(垂直方向)，1.5°(水平方向)	1.2°(垂直方向)，1.5°(水平方向)
自定义搜索窗口	支持	支持
望远镜
物镜有效孔径	望远：45mm 测距：47mm	望远：45mm 测距：47mm
放大倍率	30X	30X
视场角	1°30′	1°30′
最小对焦距离	1.5m	1.5m
系统与通讯
数据传输接口	蓝牙、WiFi、热点、USB、micro USB、RS232串口 4G/3G/2G（移动，联通，电信）	蓝牙、WiFi、热点、USB、micro USB、RS232串口 4G/3G/2G（移动，联通，电信）
系统版本	Android 9.0	Android 9.0
系统综合参数
补偿器	双轴液体光电式电子补偿器(补偿范围：±6′，精度1″，分辨率0.1″)	双轴液体光电式电子补偿器(补偿范围：±6′，精度1″，分辨率0.1″)
气象修正	输入温度气压自动改正	输入温度气压自动改正
导向光	5–200m：5cm	5–200m：5cm
圆水准器	6′ /2mm	6′ /2mm
ROM	32GB	32GB
RAM	3GB	3GB
操作	2个无限位驱动	2个无限位驱动
自动量仪器高
范围	0.6m–2m	0.6m–2m
精度	1.5mm	1.5mm
显示部分
屏幕类型	双面，LCD，图形式	双面，LCD，图形式
屏幕尺寸	6.0英寸	6.0英寸
数字显示	最大：9999999.9999m 最小：0.1mm	最大：9999999.9999m 最小：0.1mm
影像
广角相机传感器	500万像素CMOS传感器	500万像素CMOS传感器
镜头	定焦	定焦
视场角	水平方向：±7.05°；垂直方向：±5.3°	水平方向：±7.05°；垂直方向：±5.3°
机载电池
电池	锰酸锂锂电池3.7 V /1.4Ah	锰酸锂锂电池3.7 V /1.4Ah
环境性能
防尘防水等级	IP66	IP66
工作温度	-20℃~+50℃	-20℃~+50℃
存储温度	-40℃~+70℃	-40℃~+70℃
尺寸及重量
尺寸	430mm×255mm×235mm	430mm×255mm×235mm
重量	9.5kg	9.5kg
