伏地龙顶管自动导向系统

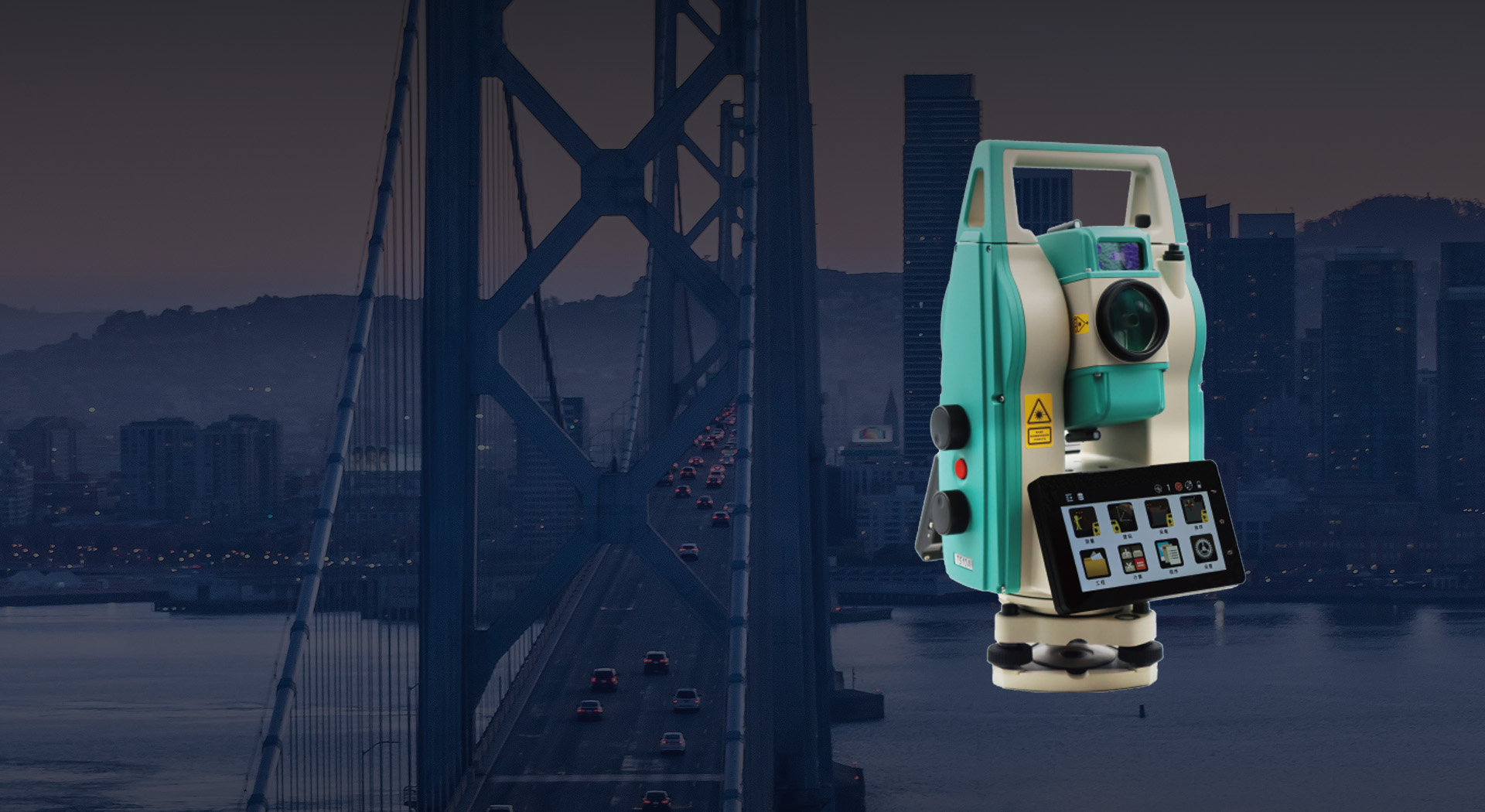

该导航系统基于星瑞达自主研发的伺服全站仪、在隧道施工中能实时计算顶管机位置趋势，为操作人员提供精确的指引。可适配500~5000mm直径顶管机、盾构机、TBM等设备。目前系统已广泛用于顶管机隧道施工中。

彩页下载
顶管自动导向系统

  1. 1.计算顶管机水平和垂直偏差；

  2. 2.计算顶管机水平趋向和垂直趋向偏差；

  3. 3.计算掘进编号、里程、累计掘进等辅助信息；

  4. 4.自动后视方位检核；

  5. 5.系统权限管理；

  6. 6.历史导向数据查询、导出和备份；

  7. 7.系统操作日志查询和备份；

  8. 8.系统硬件管理。

详细参数

  • 主要应用场景

    顶管机联络通道掘进、地铁车站顶管施工、市政公路管廊等

  • 顶管类型

    圆形或异形顶管

  • 铰接类型

    支持主动铰接、被动铰接、无铰接、双铰接

  • 定位精度

    <1cm

  • 测量范围

    2~800m

  • 测量周期

    可设置 5秒，~1分钟

顶管自动导向系统
