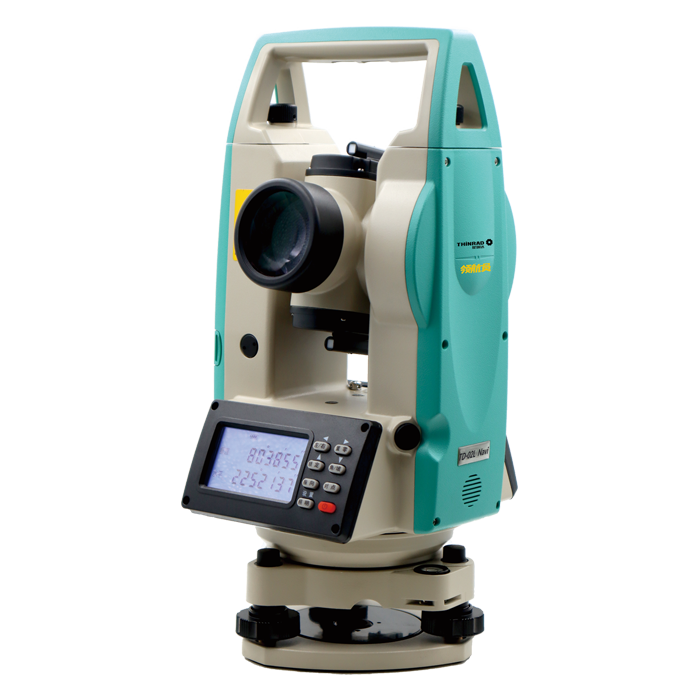

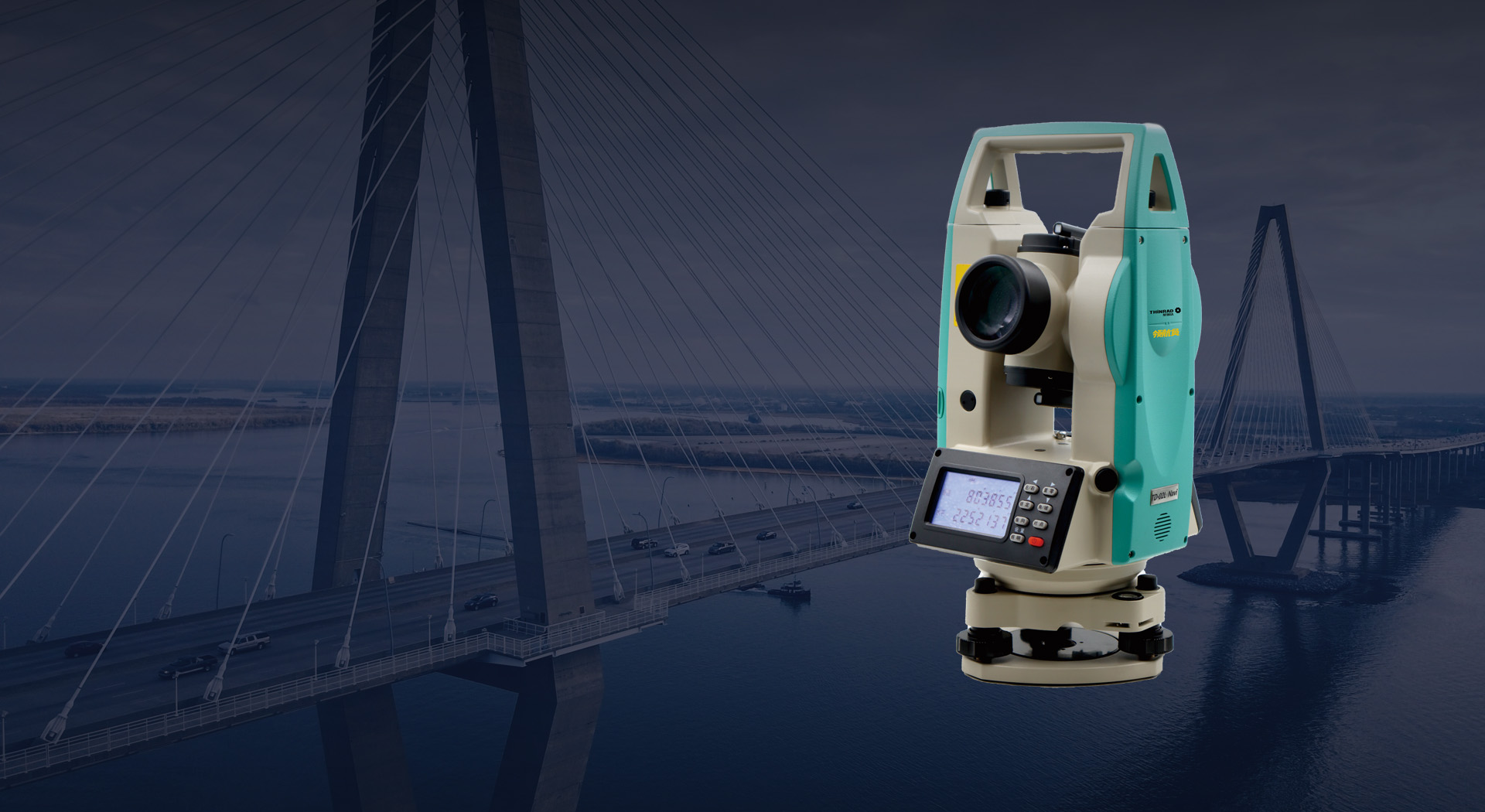

激光经纬仪凭借高精度角度测量与激光准直功能,在船舶建造与修船作业中发挥着关键作用。它可用于船台基准建立、船体分段定位与合拢精度检测,更在轴系、舵系中心线找正、艉管及舵机基座安装等核心工序中实现精准定位,有效保证船舶推进系统与操纵系统的同轴度、垂直度及安装精度,为船舶建造全过程提供可靠的测量保障,提升施工精度与作业效率。
超远可视激光
使用准直激光技术,激光线与视准轴同轴,1000m处可使激光光斑控制在3cm
密珠轴承,拒绝卡轴
竖轴使用高精度密珠轴系,转动平滑不卡轴,激光点与竖轴同轴,无需校准

| 仪器型号 | TD-02L Navi |
| 成像 | 正像 |
| 放大倍率 | 26.5x |
| 有效孔径 | 40mm |
| 分辨率 | 3″ |
| 视场角 | 1°30′ |
| 最短视距 | 1.5m |
| 视距乘常数 | 100 |
| 视距加常数 | 0 |
| 筒长 | 155mm |
| 激光管参数 | |
| 波长 | 635±20nm |
| 激光等级 | Class II |
| 中心光斑直径 | ≤1.5cm/600m |
| 激光轴与视准轴不共轴误差 | ≤10″ |
| 角度测量 | |
| 测角方式 | 绝对编码 |
| 码盘直径 | 79mm |
| 最小显示单位 | 1″ |
| 精度 | 2″ |
| 探测方式 | 水平盘:对径 垂直盘:对径 |
| 补偿器 | |
| 类型 | 单轴补偿器 |
| 工作范围 | ±3′ |
| 精度 | ±3″ |
| 水准器 | |
| 管水准器 | 30″ /2mm |
| 圆水准器 | 8′/2mm |
| 激光对中器 | |
| 精度 | ±1.5mm(1.5m处) |
| 光斑直径 | ±2.5mm(1.5m处) |
| 波长 | 635±20mm |
| 激光等级 | Class II |
| 显示部分 | |
| 屏幕类型 | 圆形液晶 |
| 屏幕尺寸 | 2.8英寸 |
| 机载电池 | |
| 电源 | 锂电池 干电池盒 |
| 电压 | 7.4V |
| 连续工作时间 | 8h |
| 使用环境 | |
| 工作温度 | -20℃~50℃ |
| 尺寸重量 | |
| 尺寸 | 165X160X340mm |
| 重量 | 4.7kg |
