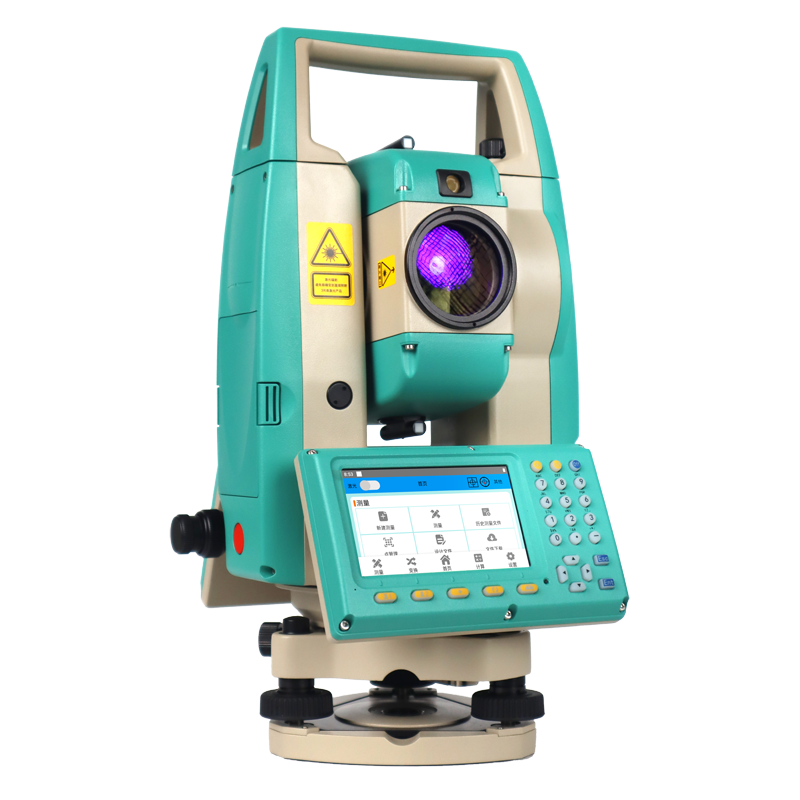

TZ10 Navi领航员船舶专用款全站仪

星瑞达TZ10Navi系列全站仪进行了全新的开发设计，搭配专业的船舶测量软件，用于船舶制造过程现场现场数据采集、尺寸检查、几何量检查、三维精度控制、自动放样测量、搜索棱镜测量等的专用系统。它以系统软件为核心，集成现代高精度全站仪及各种附件于一体，能够快速、精确、自动的对各种焊接件、船体分段、船体合拢进行精度检查及控制。

TZ10 Navi说明书下载 TZ10 Navi彩页下载

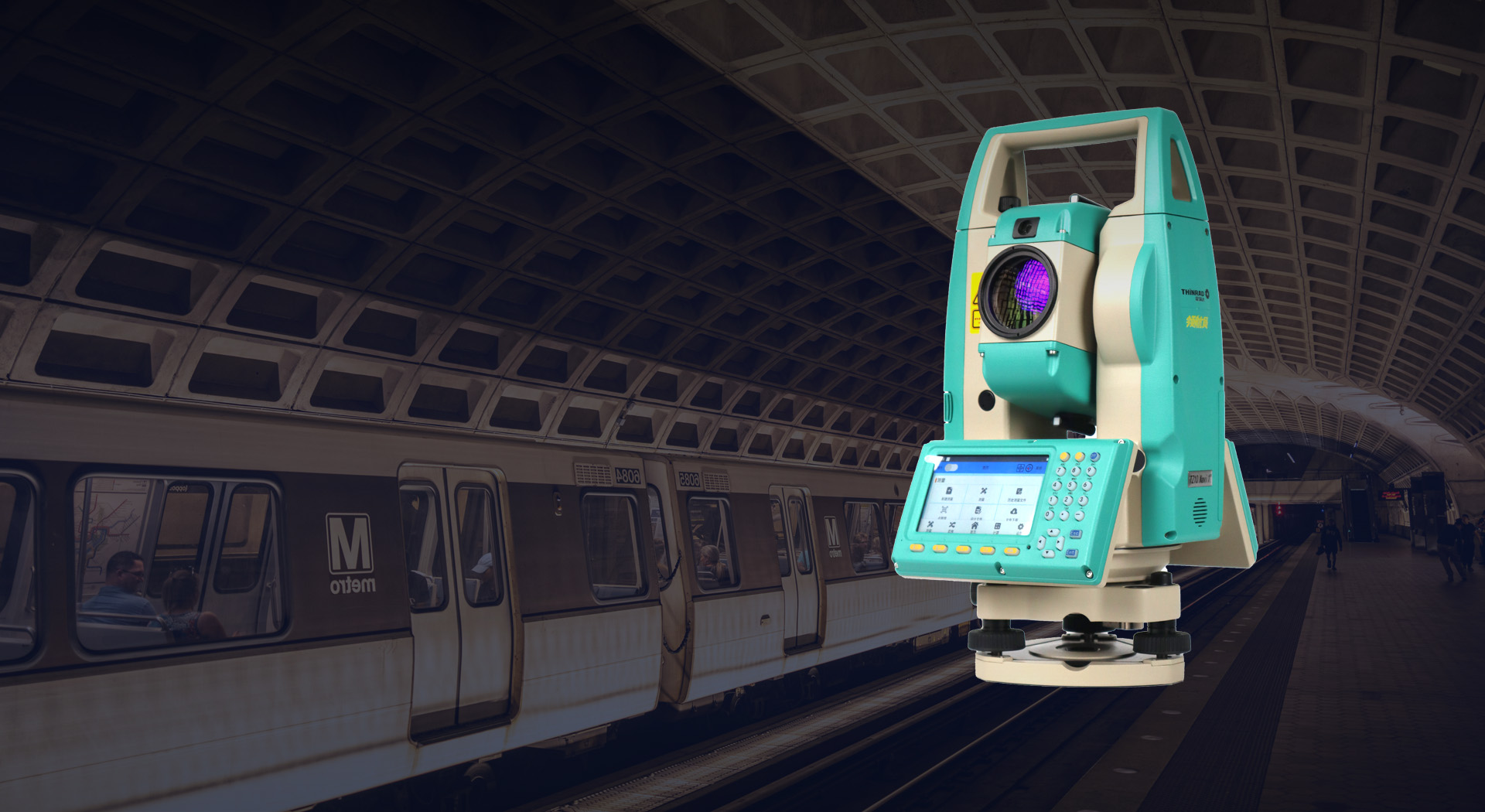

TZ10 Navi 领航员船舶专用款全站仪

  • 测角精度

    2″

  • 测距精度

    2+2ppm

  • 免棱镜测程

    1500/2000m

详细参数

  • 反射片测距精度优化至2+2ppm

  • 机载DACS-Android现场测量船舶软件

  • 多种数据传输方式

    支持U盘、蓝牙、wifi、4G网络、邮件等多种传输方式，灵活多变；

  • 标配影像功能

    内置500万像素高清广角影像传感器，可实时自动获取测量点周边图像信息，替代粗瞄，替代传统点之记，照片可与点号一一对应查看；

  • 标配自动量仪器高

    设站时可利用激光测距自动量仪器高，仪高更精准，测量更轻松；

  • 优质的防尘防水性能

    IP65级防尘防水，具有防止全方位低压喷水和细小粉尘侵入的能力，适应多种恶劣环境。

TZ10 Navi 领航员船舶专用款全站仪
仪器型号TZ10 Navi 1″
距离测量（有合作目标）
测程* 棱镜组5000m
测程* 反射片（60mm*60mm）200m
棱镜精度±(1mm+1×10⁻⁶·D)
反射片精度±(2mm+2×10⁻⁶·D) 200m以内
免棱镜距离测量（无合作目标）
测程（柯达灰，90%反射率）*1500/2000m
精度0-300m 3+2；300-600m 5+2；＞600m 10+2
测量时间连续0.35s，跟踪0.2s，单次小于1.2s
角度测量
测角方式绝对编码测角技术
码盘直径79mm
最小读数0.1″/1″可选
精度1″
探测方式水平盘：对径四探头 竖直盘：对径四探头
望远镜
成像正像
镜筒长度152mm
物镜有效孔径望远：45mm，测距：47mm
放大倍率30X
视场角1°30′
分辨率3″
最小对焦距离1.5m
系统综合参数
补偿器双轴液体光电式电子补偿器（补偿范围：±6′，精度：1″）
气象修正温度气压传感器自动改正
棱镜常数修正输入参数自动改正
触发键位于电池仓下方
水准器
管水准器30″/2mm
圆水准器8′/2mm
光学对中器/激光对中可选
成像正像
放大倍率3x
调焦范围0.3m~∞
视场角5°
显示部分
屏幕类型800×480高清全视角显示屏
屏幕尺寸4.0英寸
数字显示最大：9999999.9999 最小：0.1
机载电池
电源锂电池
电压直流7.4V
连续工作时间8小时
尺寸及重量
尺寸206mm×200mm×353mm
重量6.0kg
防尘防水IP65
操作系统
操作系统安卓9.0系统，处理器：高通MSM8953
存储空间32GB内存，3GB运存
摄像头像素500万
激光测距对点器精度1.5mm
