星瑞达监测案例分享|水闸监测

2023.10.03

Part 01.

工程概况

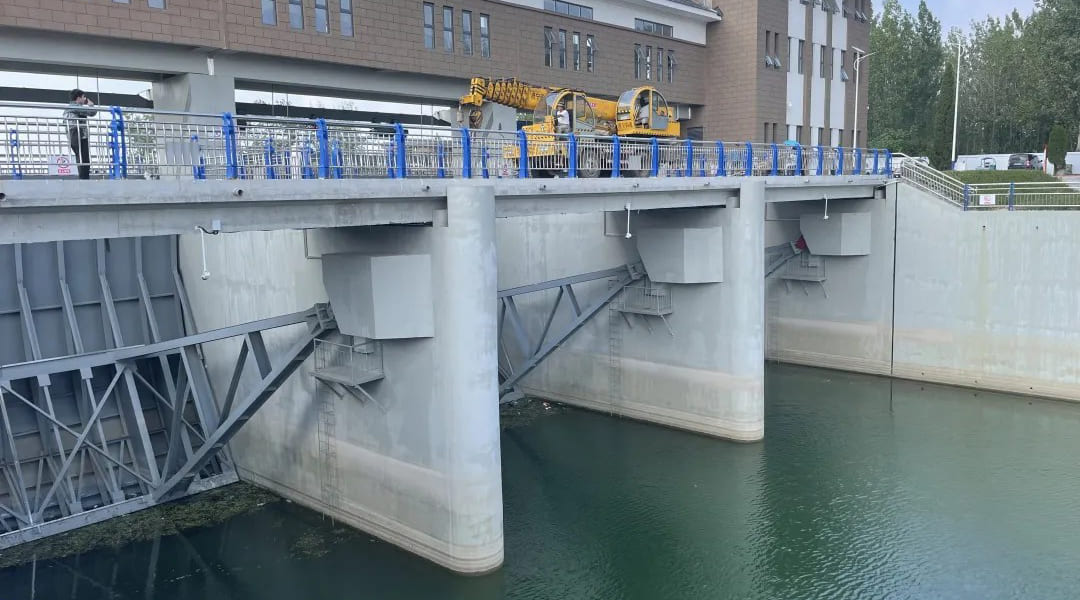

本次工程是对某湖下级湖洪水的主要出口控制工程中的某一水闸进行水平、垂直位移监测以及沉降监测。该水闸属中型水闸工程，在2022年进行除险加固，共3孔，为卷扬式启闭弧形钢闸门，总宽39米，设计泄洪流量500m3/s。整个工程具有调节洪水、蓄水灌溉、工业供水、水产养殖、航运交通、改善生态环境等多重功能。


Part 02.

设备介绍

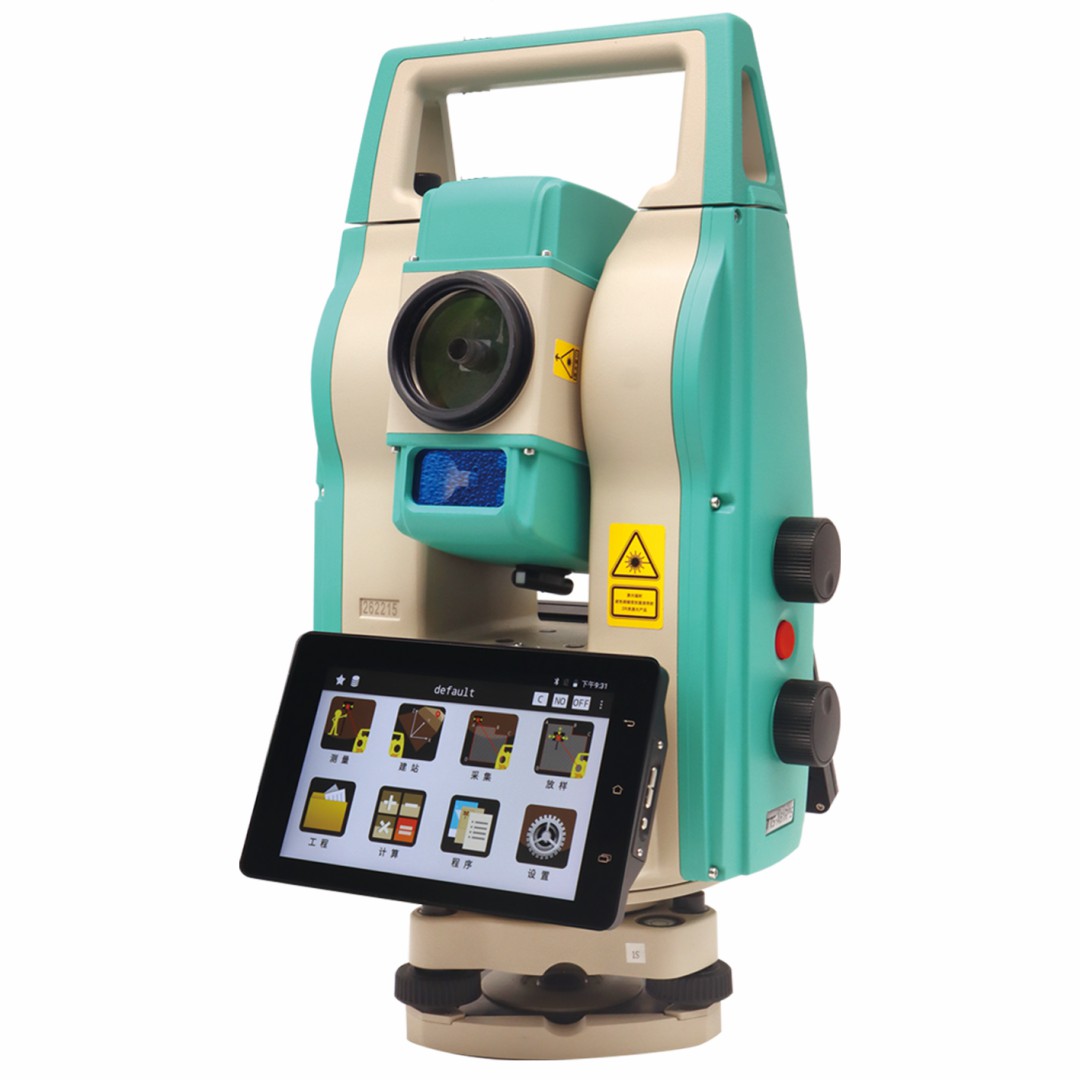

本次监测采用星瑞达TS 10A伺服机器人，测角精度0.5”，测距精度1+1ppm，整体监测精度可以达到2mm，连接电源后能够做到24小时不间断监测。控制点和监测点由钢筋混凝土浇筑而成，均采用防水棱镜并配备有防雨罩，能够保证其稳定性。

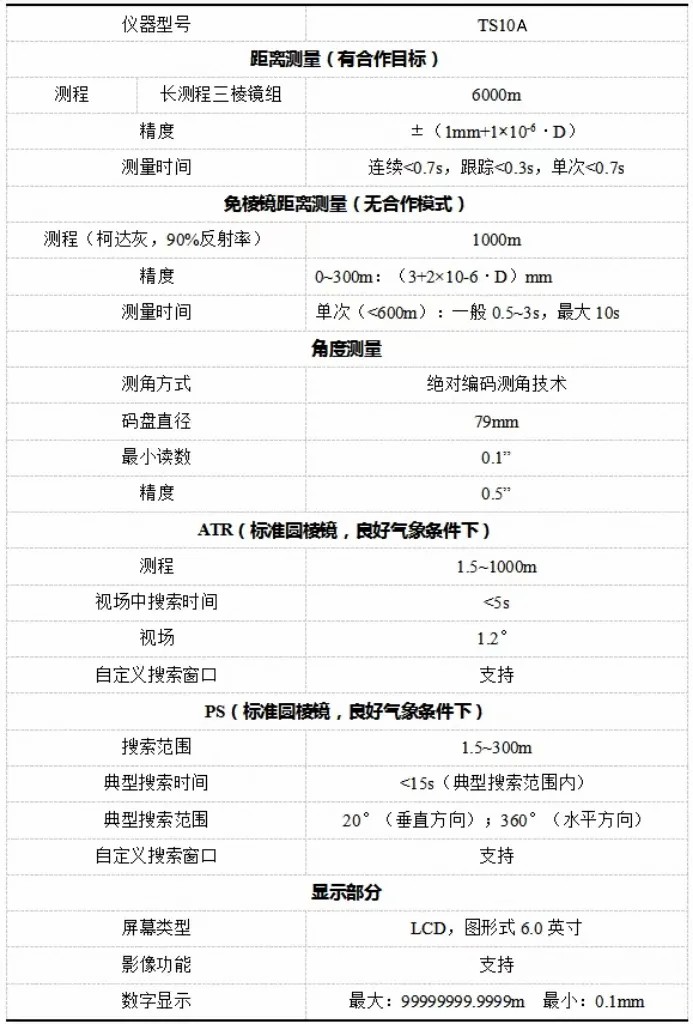

星瑞达TS 10A（0.5”）全站仪技术参数表


Part 03.

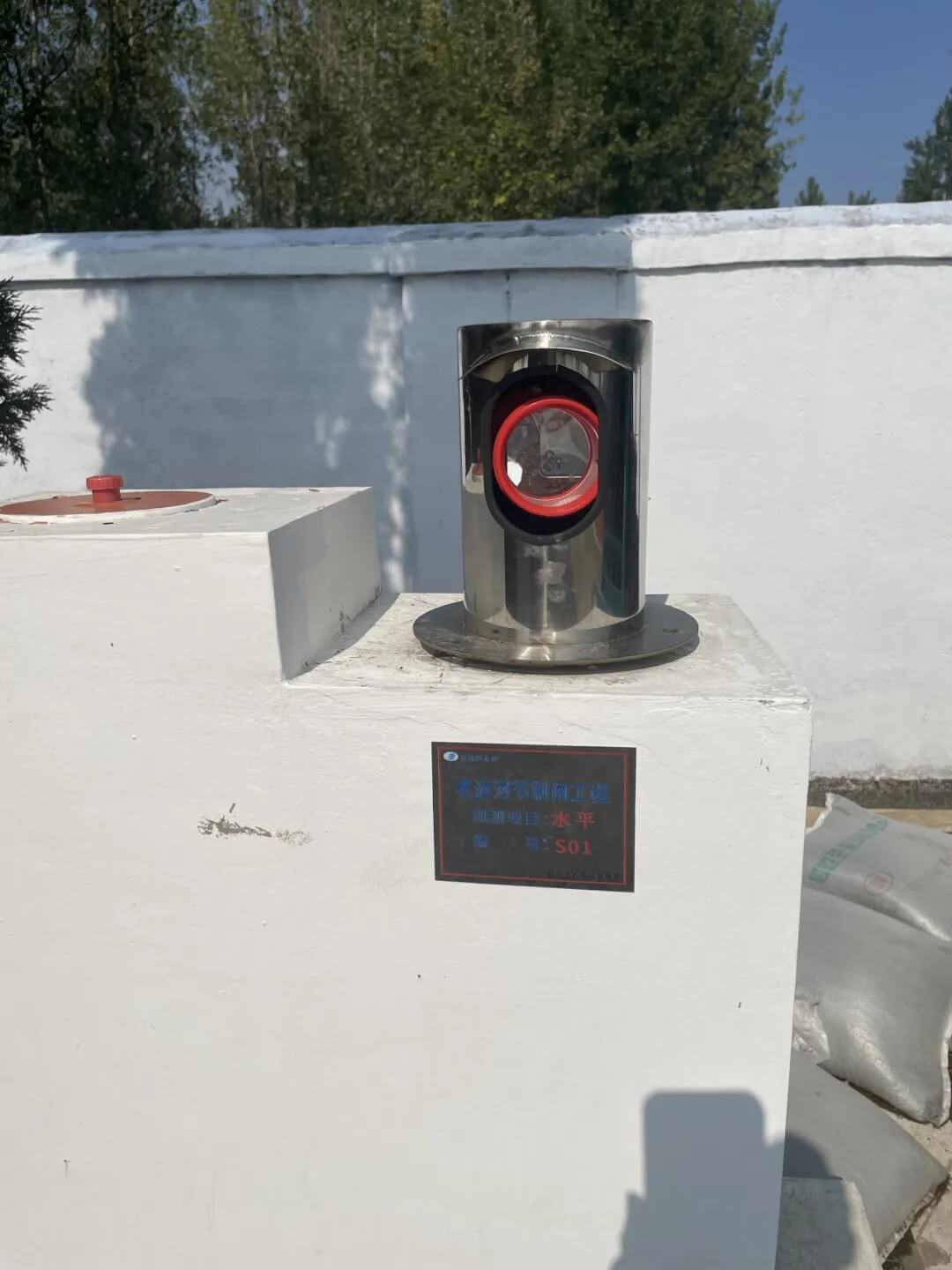

控制点现场图

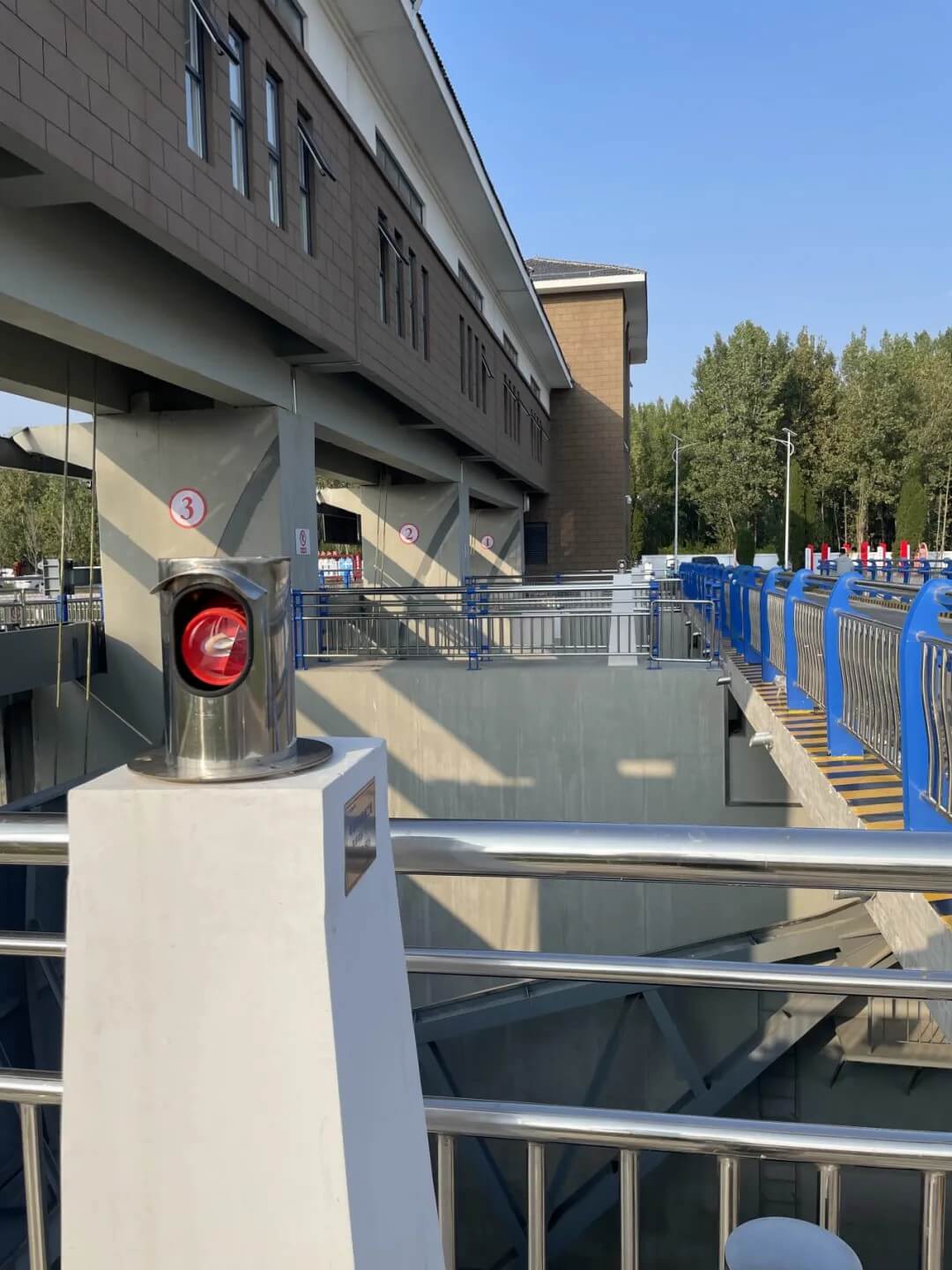

监测点现场图

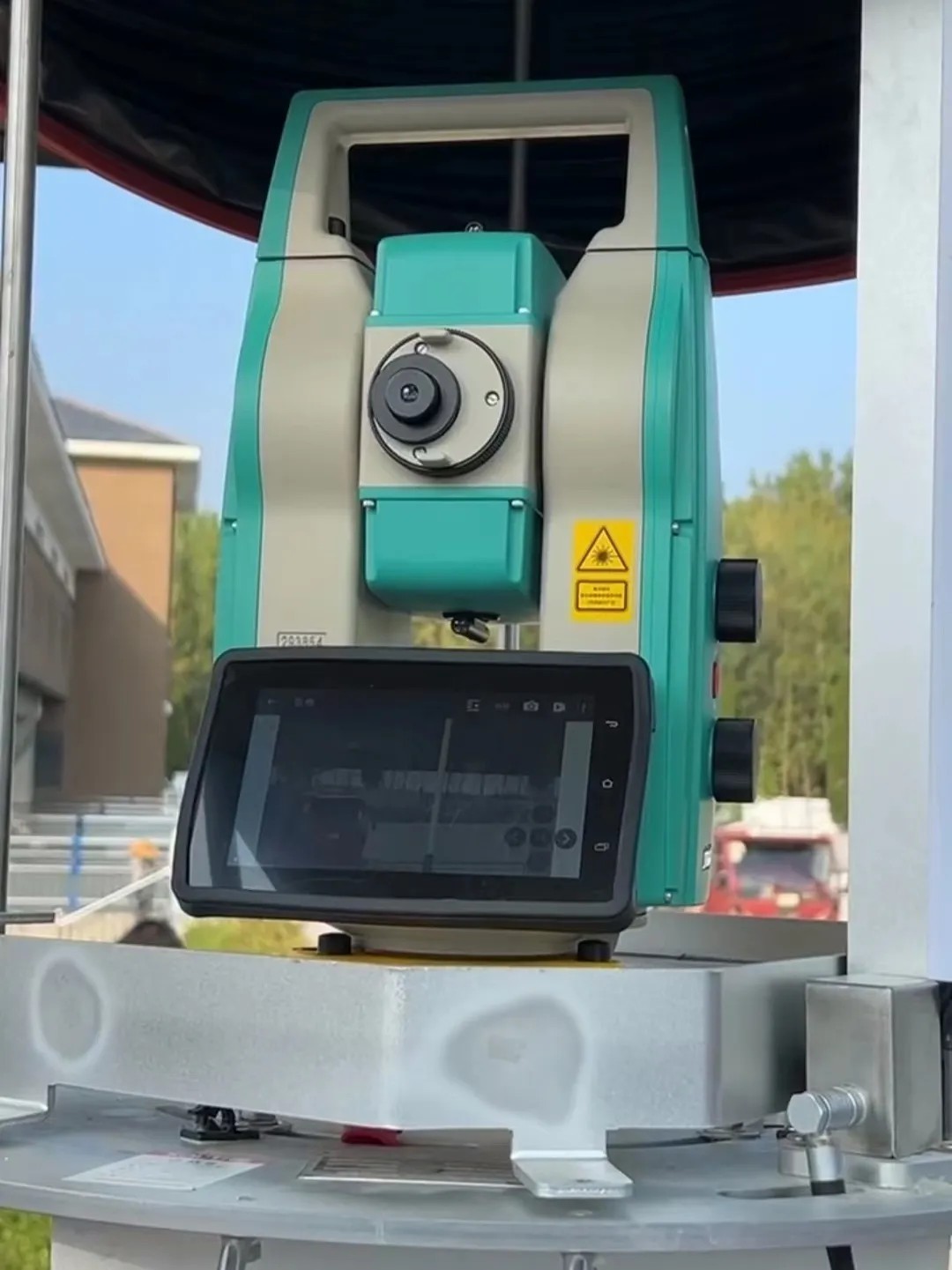

星瑞达TS 10A现场图

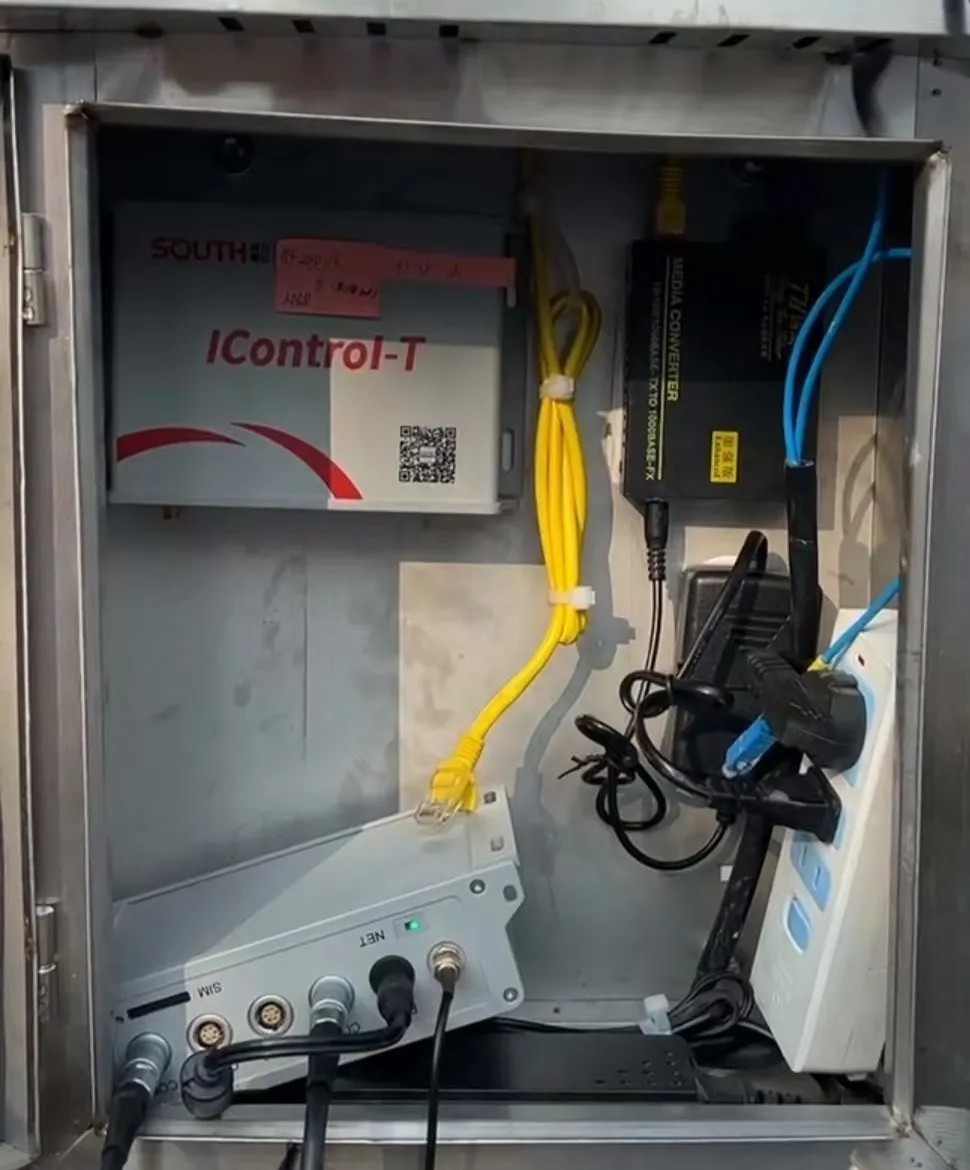

电箱现场图


Part 04.

FMOS监测软件控制全站仪，不仅能定时定点的全自动化监测，并实时解算变形点坐标，生成报表和变化量曲线，实现了全天候自动采集，实时计算，成果输出一体化。具体特点如下：

 1）软件系统具有独特智能环境适应模型，解决施工造成测站振动，温湿度变化测站位移等条件下数据采集控制和参数修正问题；

 2）监测过程中实时显示2C，指标差，角度重合读数差测距重合读数差等指标数据，确保仪器运行状态和监测数据质量，为粗差点筛查提供现场信息；

 3）软件可以控制全站仪进行倾斜气泡检查、指示激光开关、仪器转动控制、测站设置、电源管理等操作解决现场调试和远程管理问题；

 4）监测报表自动生成，原始数据表，周期变化表，可视化变化曲线等； 5）数据溯源功能，自动生成监测过程，原始数据记录、平差计算过程，确保数据真实和数据复核问题。

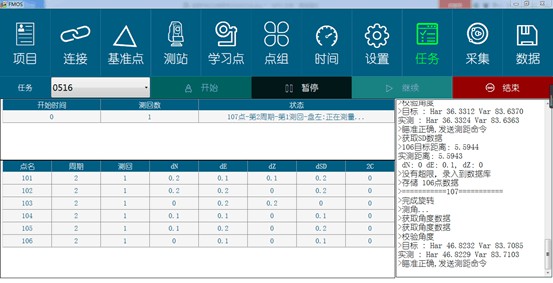

实时测量数据、过程状态数据界面

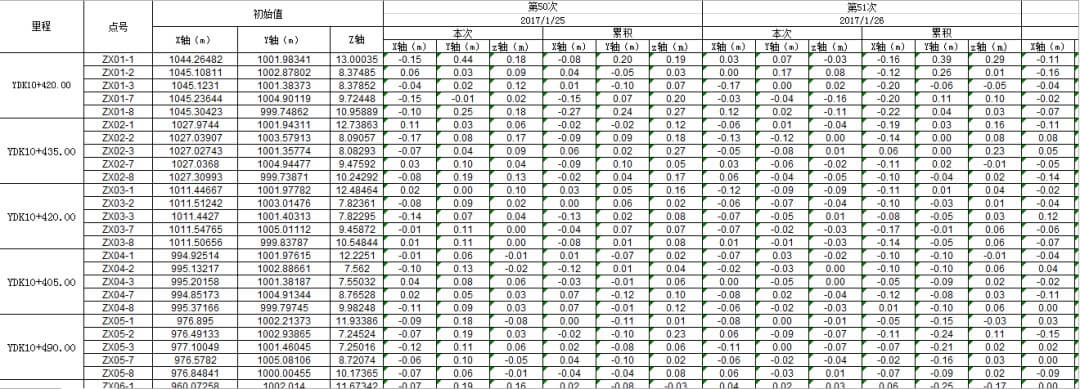

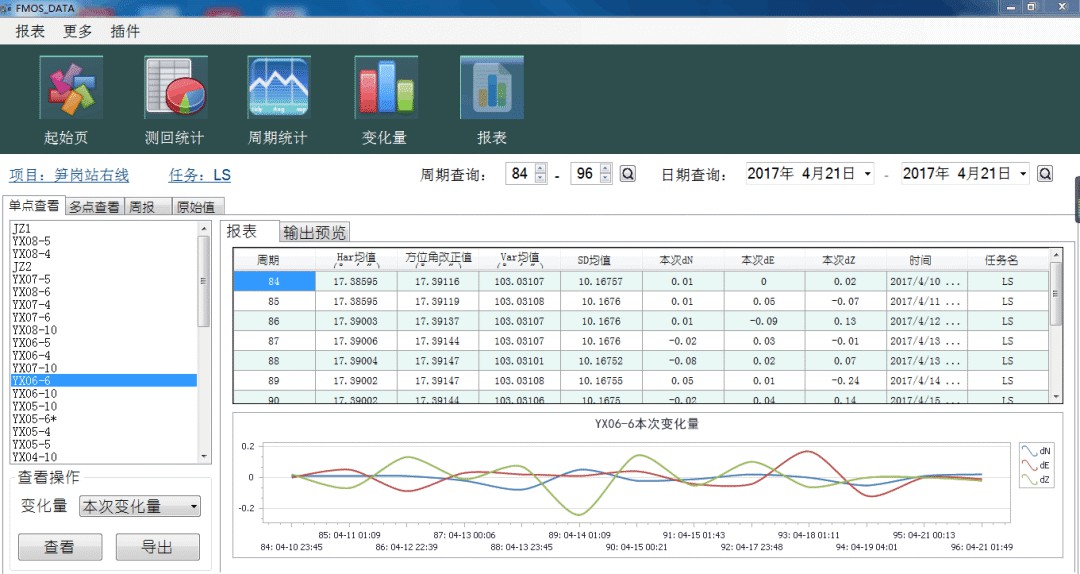

数据解算、可视化报表界面

数据解算、可视化报表界面

水闸监测现场视频分享
