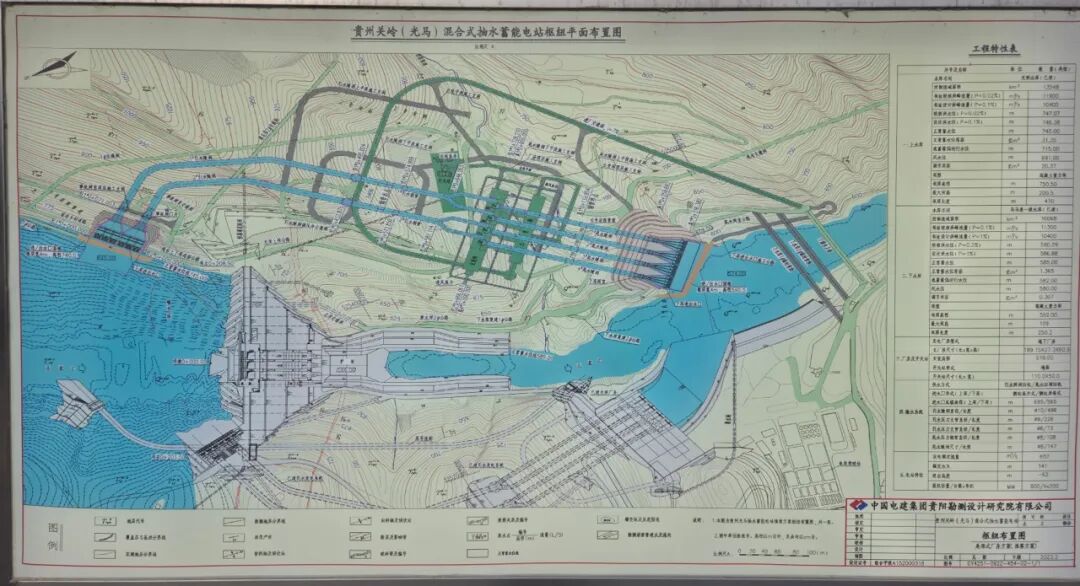

光照电站坐落于贵州省晴隆县与关岭县交界的北盘江中游河段，海拔约 600 余米，是北盘江梯级开发龙头电站，也是国家 “西电东送” 战略核心重点工程，具备不完全多年调节能力，在区域能源保供、防洪调度、生态治理中发挥关键作用。电站大坝为混凝土重力坝，最大坝高 200.5 米，结构体量庞大、运行工况复杂。为保障大坝长期结构安全与电站稳定发电，需对高程 702 米廊道开展高精度、全天候、自动化水平变形监测，实时掌握坝体位移状态，为大坝安全评估、运维决策提供可靠数据支撑。

项目需求

1、自动化全域监测，搭建一体化自动化监测平台，实现对廊道内20个坝段定时、定点、全自动测量，精准获取各坝段水平位移数据，形成连续、完整的监测体系。

2、恶劣环境适配，廊道内部长期高温、高湿、密闭，监测设备需具备优异的防潮、防尘、抗温变能力，保障长期稳定运行。

3、内网数据传输，廊道内无 4G/5G 公网信号，要求监测数据全程内网传输、本地部署，确保大坝核心安全数据不外泄、传输稳定可靠。

4、长期稳定可靠，满足大坝结构安全监测的高持续性要求，设备免维护、低故障率，数据不掉线、精度不衰减。

项目难点

1、监测精度要求极高，大坝下游紧邻电站厂房，结构安全直接关系发电生产与人员设施安全，对位移监测的精度提出严苛要求。

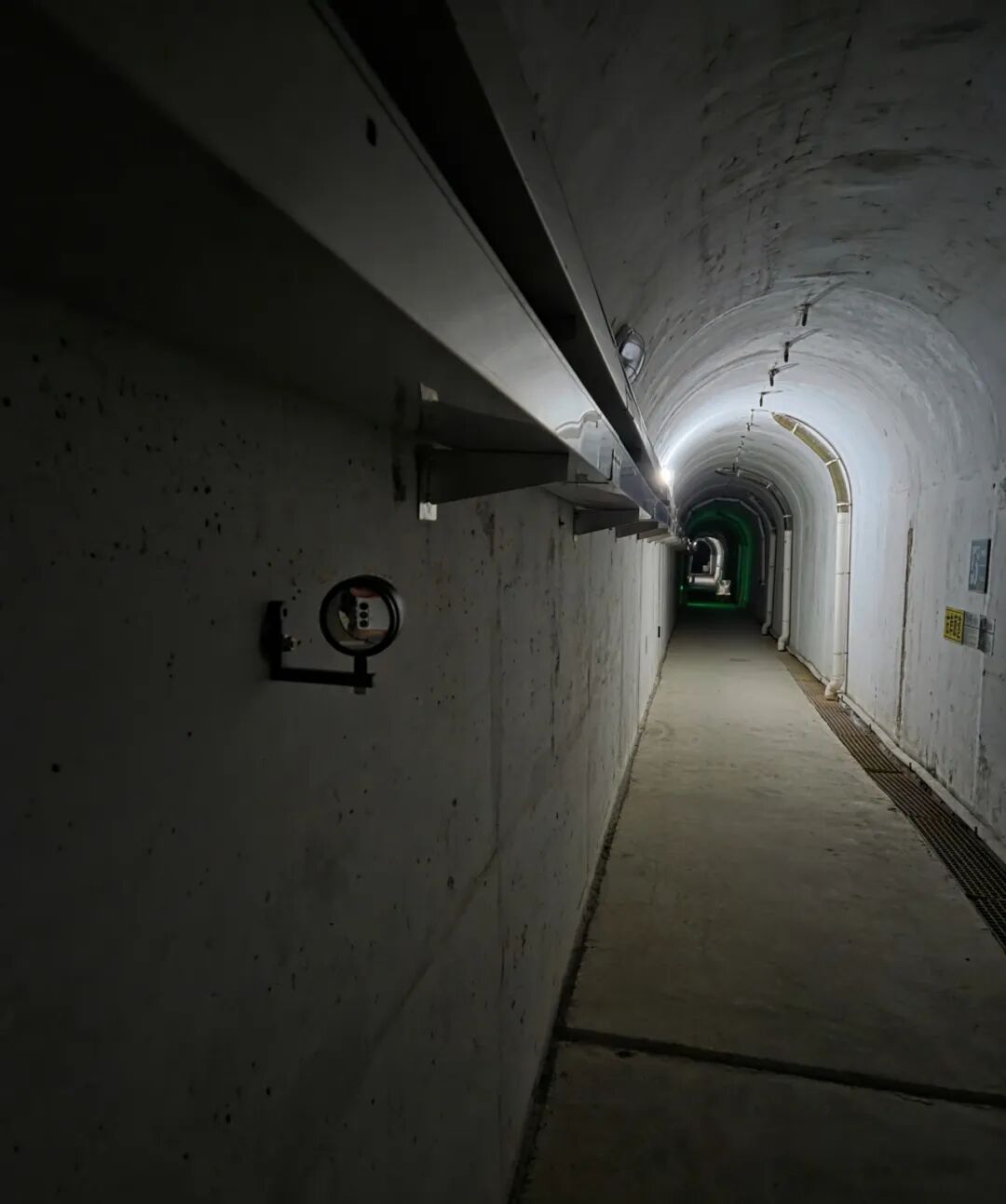

2、观测空间极度受限，廊道总长度 400 余米，监测设备仅能安装于两侧山体中，廊道狭窄导致远端监测棱镜最小夹角仅8′，对设备小视场目标识别、精准照准能力挑战极大。

3、环境工况复杂多变，廊道内四季温湿度差异显著，水汽凝结、温差形变易影响监测精度，设备需具备高等级防护与环境自适应能力。

4、数据传输与安全约束，无公网覆盖、数据保密性要求高，需实现内网闭环传输、本地存储、独立平台管理。

解决方案

基于项目痛点与需求，采用国产化高精度测量机器人 + 智能监测软件 + 专用防护装置的一体化解决方案，实现 “全自动采集、高精度测量、内网安全传输、智能可视化管理”。

1、高精度自动化监测设备，选用星瑞达TS10 Ultra国产化测量机器人，核心性能全面满足项目要求：

·测角精度0.5″，测距精度0.8+1ppm，达到国内顶尖水平，精准捕捉毫米级坝体微变形；

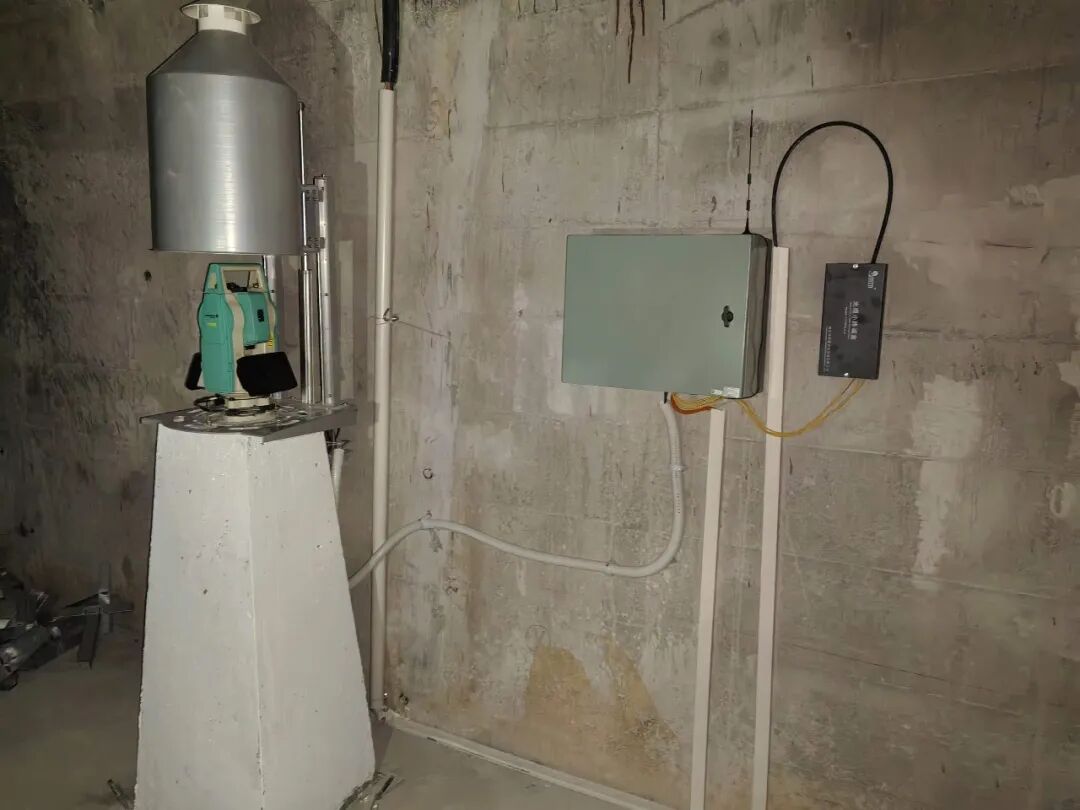

·搭配观测墩、专用保护罩、T-BOX网口通讯模块，构建全自动监测站；

·实现每日4次定时监测，覆盖20个坝段，24小时不间断采集位移数据。

2、小视场角精准识别能力：

·TS10 Ultra 测量机器人最小视场分辨角度 5′，极限分辨角度2.5′，远优于现场8′最小夹角要求，在狭窄廊道内可稳定识别、精准照准远端棱镜，解决观测空间受限难题。

3、高等级防护设计：

·TS10 Ultra IP66 防尘防水，抗潮湿、抗腐蚀、抗温差干扰；

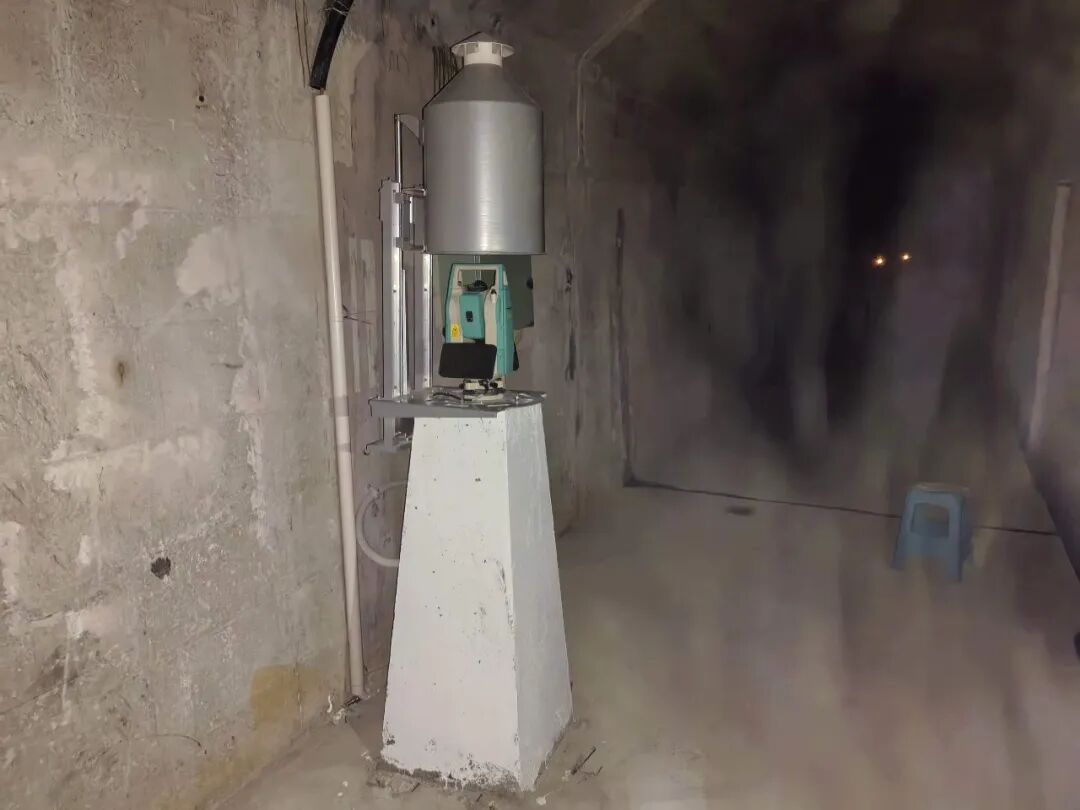

·配套星瑞达自研专用保护罩，非测量时段全封闭隔绝水汽与粉尘，双重防护保障长期高精度稳定运行。

4、内网传输与智能监测软件，采用T-MoS 智能监测软件，实现数据全流程闭环管理：

·数据内网传输、本地部署，保障大坝核心数据安全可控；

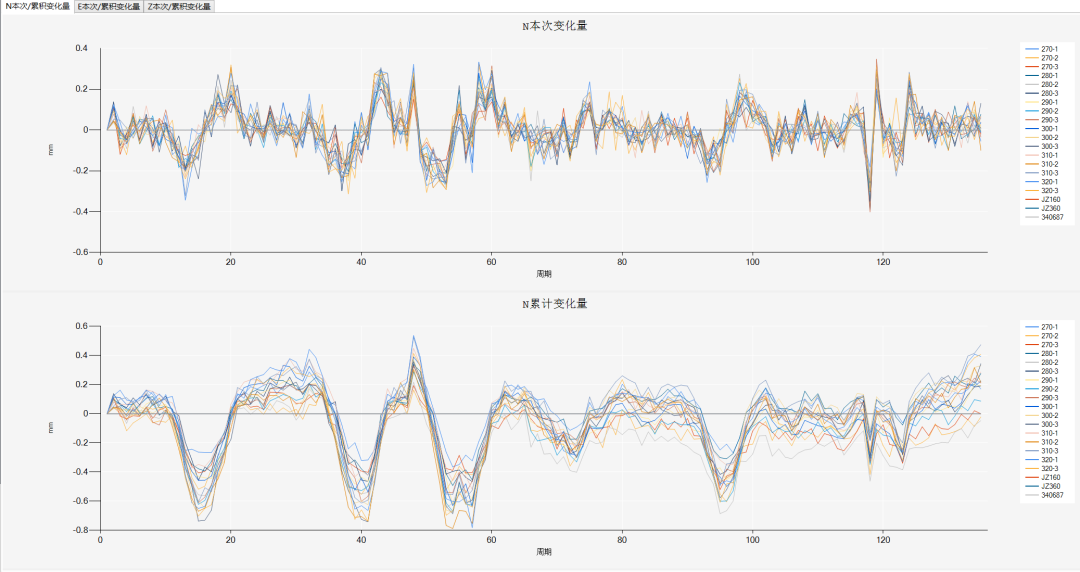

·可视化界面实时展示位移曲线、变化量、累积变形；

·支持历史数据回溯、智能趋势分析、异常超限报警；

·自动生成标准化监测报告，为大坝安全评估提供直观依据。

项目成效

➤实现 24 小时全自动无人监测，在高温高湿密闭环境下，成功建成大坝廊道完整自动化监测系统，替代人工巡检，实现全天候、不间断、高精度结构安全监测。

➤大幅降本增效，彻底解决传统人工监测效率低、精度差、频次低、人力成本高的问题，无需人员长期驻场值守，显著提升监测频率与数据可靠性，实现降成本、提效率、保精度三重目标。

➤数据安全与运维保障，全程内网通讯、本地平台部署，大坝关键监测数据不外传、不泄露，保障数据保密性、时效性与完整性。

➤支撑大坝安全科学决策，高精度、连续化监测数据可实时反映坝体结构状态，提前识别异常变形，为大坝运维、检修、安全评估提供精准、可靠、可追溯的数据支撑，筑牢电站安全生产防线。
