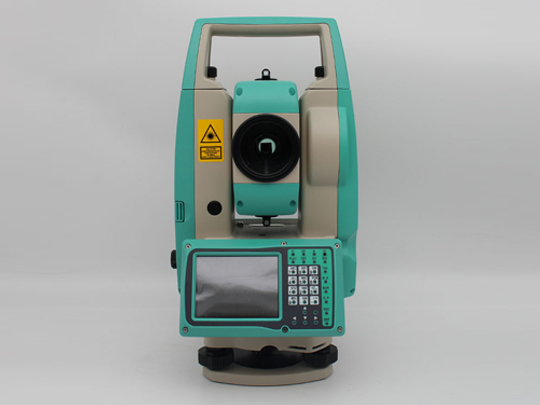

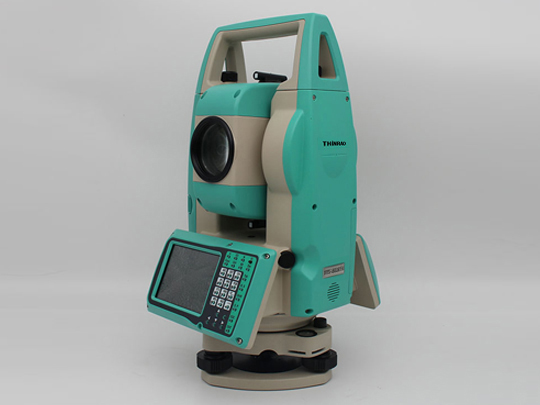

TTS-161R10

角度测量

精度

1″

距

离

测

量

单棱镜

6km

反射片

1km

无棱镜

1km

精度

棱镜

±（1+1×10^-6D）mm

反射片

±（1+1×10^-6D）mm

无棱镜

±（2+2×10^-6D）mm

测量时间

精测单次小于1.2s，连续0.35s，跟踪0.2s

测量系统

基础频率70-150MHz

气象改正

输入参数自动改正

大气遮光和地球曲率改正

输入参数自动改正，K=0.14/0.2可选

反射棱镜常数改正

输入参数自动改正

温度气压改正

自动

望远镜

成像

正像

放大倍率

30×

有效孔径望远

45mm

有效孔径测距

47mm

分辨率

3″

视场角

1°30′

最短视距

1m

筒长

152mm

角

度

测

量

测角方式

绝对编码

光栅盘直径

79mm

最小显示读数

0.1"

探测方式

水平角

四重

竖直角

四重

测角单位

360°/400GON/6400MIL可选

竖直角0°位置

天顶0°/水平0°可选

水准器

长水准器

30″/2mm

圆水准器

8′/2mm

补偿器

系统

双轴液体光电式

工作范围

±3′

分辨率

1″

测量触发键

一键式测量快捷键

有

光学对点器

成像

正像

放大倍率

3×

调焦范围

0.3m～∝

视场角

4°

显示器

类型

彩色TFT，3.5寸

输入

类型

电阻式触摸屏、按键

键盘

自动感光键盘（可夜视），自动感光调节亮度/手动调节（双模式）

数据传输

RS-232C

有

USB

有

蓝牙

有

U盘

有

存储卡

SD卡

有

数据格式

坐标数据信息可调换位置，并可直接导出CASS格式

机载电池

电源

锂电池

电压

7.4V

连续测距测角

大于12小时

使用环境

使用环境温度

-20°～+50℃

防水等级

IP55

尺寸及重量

外形尺寸

206mm×200mm×353mm

重量

6.0kg
